GJ25 型锅炉炉排调速器



点击图片放大
产品名称:GJ25 型锅炉炉排调速器
产品型号:GJ25/J25
出品单位:锅炉炉排减速器_泰兴市机电厂_电话:13645268998



GJ25型锅炉炉排调速器简介:
GJ25型锅炉炉排调速器主要适用于1-2T/h燃煤锅炉,该调速器额定输出扭矩2500N.m,,也可适用于传动比大输出扭矩相当的其它机械设备上。
该调速器具有传动比大,输出扭矩大,性能可靠,使用方便等特点,可根据用户要求配双速电机或电磁调速电机。过载保护装置采用销钉安全离合器,当锅炉炉排发生故障,保险销自动切断,从而保证了锅炉炉排和调速器安全工作。
一、主要技术参数
1、输出轴中心高 255mm 2、调速器输出轴直径 Φ58mm
3、配套电机 YD 90L-8/4双速电机(也可根据用户要求选用其他电机)
4、调速箱输出轴转速

二、安装前准备

电动机型号

接法

转速
(转/分)

功率
(KW)

输出轴转速(转/分)

I

II

 YD 90L-8/4

700

0.55

0.043

0.060

YY

1370

1.1

0.088

0.123


1、检查紧固处,是否短缺螺栓、或松动现象。
2、检查配套电机。是否在运输存放中受潮受湿。
3、拆除电机尾部的风叶罩,作人工转动数圈,看各传动部位是否灵活、正常或扎刹现象。
4、加润滑油至调速器油位观察孔中心位置,本调速器推荐采用夏季40#机械油,冬季20#机械油。
5、如无异常情况,即装好电机风叶罩,接通电源,空载试转三十分钟即可。
6、在检查与试转中,发现故障,要认真检查,立即予以修复,方可使用。

三、安装与调试
1、在锅炉安装后,根据炉排传动轴,离地面的中心高度来确定变速箱的位置及地基的浇铸。具体尺寸参照外型安装尺寸图及地基图。
2、调速器输出轴与炉排传动主轴,用联轴器联接,其技术要求,安装时两轴要保证同心、成水平。
3、调速器安装使用一个月后进行第一次换油,以后每半年换油一次,并定期检查油位,及时加油。
4、轴承部位定期检查并注入钙基润滑脂。

四、外型及安装尺寸

五、地基图

六、电器原理
本调速箱选用双速电机(也可根据用户要求选用电磁调速电机等)一般双速电机四极时,定子绕组为YY接法,八极时定子绕组为接法。接线时,将锅炉电器控制箱中的六根出线,按照其接线图分别接在电机出线盒的六个接线柱上接线后应仔细检查接线是否正确,接线错误,电机可能不转或转速低,声音大,甚至烧坏电机。

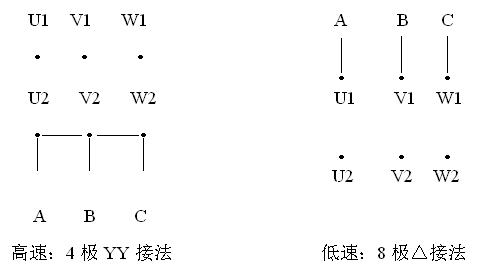

说明:(1)接4极时 U1 V1 W1三个接头互相短路并为星点,U2 V2 W2三个接头分别接三相电源A B C ,此时电机为4极运转。
(2)接8极时 U1 V1 W1三个接线头分别接电源 A B C ,U2 V2 W2三个接线头空着不接,并各自用绝缘胶布包好,注意安全此时电机为8极运转。

七、销钉安全离合器使用说明
1、当保险销被切断时,应检查炉排是否发生故障,如发生故障应及时排除。排除故障后更换新的保险销。

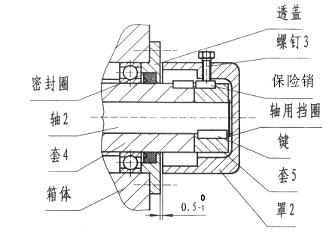

2、保险销的更换松开螺钉3,卸下罩2,卸下断保险销。装新保险销时,转动传动套5或者转动皮带轮,使套4与套5的键槽对正,将新保险销放入键槽中,再装上罩2,拧紧螺钉3,即可运行调速器。

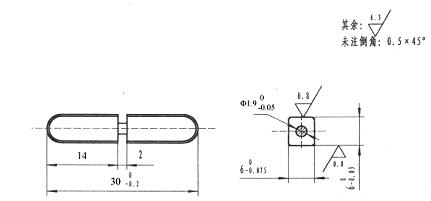

3、保险销图
注意:用户自制保险销不得随意增加切断处直径或使用其它代用件,否则造成设备破坏的后果由用户自负!
